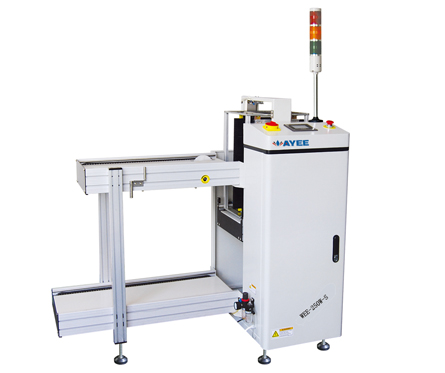

上板机WEE-250W-S
参数资料

一、主要功能:
1.用于SMT生产线起始端,接到下位机要板信号后,从PCB料架一件一件推送出PCB板。
二、主要配置:
1.外形尺寸:(L)1360x(W)765x(H)1200+50/-20mm
2.过板尺寸:PCB板尺寸50*50~250*350mm。
3.料框尺寸:使用PCB料框尺寸为(355*320*563mm),可调宽度。
4.传输方向:轨道前固定,左→右或右→左传输。
5.传输高度:900+50/-20mm,脚杯调节高度。
6.使用电源:AC220V/50-60HZ (独立电箱控制)。
7.传输马达:国产中大15W定速马达(3套)。
8.升降马达:国产中大120W刹车马达(1套)。
9.控制系统:日本欧姆龙PLC控制,日本山武光电感应器感应起始。
10.操控面版:台湾触摸大师触摸屏操控面版。
11.机升降台:台湾进口滚珠丝杆升降,铸铝一体式升降平台。
12.推杆气缸:SMC气缸做PCB板推杆,国产普迪马料框夹紧气缸。
13.传输链条:料框进出轨道传输,采用黑色尼龙平板工程链条。
14.框架材质:全钣金3.0mm冷板焊接,表面采用静电喷粉电脑灰色。
15.标准信号:标准四芯信号线,可直接与其它设备连线使用。
